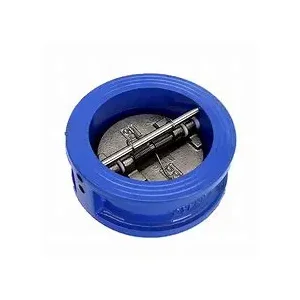

Gjutjärn i fjärilskontrollventilen

Kopplingsventilen för skivtyp av vår gjutjärnskontrollventil gör det enkelt att installera. Det kan vara tätt klämt mellan två flänsar, vilket sparar mycket installationsutrymme och är mycket lämpligt för rymdbegränsade pipeline-scenarier.

Struktur och arbetsprincip

(I) strukturell design

Kontrollventilen i gjutjärnskivan består huvudsakligen av kärndelar såsom ventilkropp, ventilskiva, ventilstam, fjäder (utrustad med vissa modeller). Ventilkroppen är gjuten i gjutjärn, vilket ger fast stöd och stabil strukturell grund för hela ventilen. Ventilskivan är en nyckelkomponent för att uppnå kontrollfunktionen. Dess form och strukturella design varierar beroende på olika arbetsförhållanden. Vanliga former inkluderar enskild skiva och dubbel skiva. Ventilstammen används för att ansluta ventilskivan och leda dess rörelsebana för att säkerställa att ventilskivan rör sig exakt och smidigt under öppning och stängning. Vissa kontrollventiler är utrustade med fjädrar. Fjäderns funktion är att hjälpa ventilskivan att stänga, förbättra tätningen vid stängning och minska förekomsten av vattenhammer i viss utsträckning.

(Ii) Arbetsmekanism

När mediet rinner i normal riktning kommer trycket som genereras av mediet att pressa ventilskivan för att övervinna sin egen tyngdkraft och möjlig fjädermotstånd, så att ventilskivan roterar runt ventilstammen eller stiftaxeln för att öppna. För närvarande kan mediet passera genom ventilen smidigt, och hela rörledningssystemet är i ett normalt flödesläge. När mediet har en tendens att flyta tillbaka, kommer det omvända trycket som genereras av mediets bakflöde och tyngdkraften på ventilskivan själv få ventilskivan att rotera i motsatt riktning snabbt och passar tätt på ventilsätet, vilket alltid klipper av med medium för mediet, vilket förhindrar att mediumet kan rotera och säkerställa att mediet i rörets system alltid bibehåller en en-flöde.

Tekniska parametrar
