Butterfly Valve Selection: Hur man väljer mellan mjuk tätning och hård tätning?

FjärilsventilVal: Hur väljer jag mellan mjuk tätning och hård tätning?

Vid valet av fjärilsventiler påverkar valet mellan mjuka förseglade fjärilsventiler och hårt förseglade fjärilsventiler direkt systemets tätningsprestanda, livslängd och kostnad. Kärnskillnaden mellan de två ligger i tätningsmaterialet och tillämpliga scenarier, som måste bedömas omfattande utifrån tre aspekter: medelstora egenskaper, temperatur och tryck och öppnings- och stängningsfrekvens.

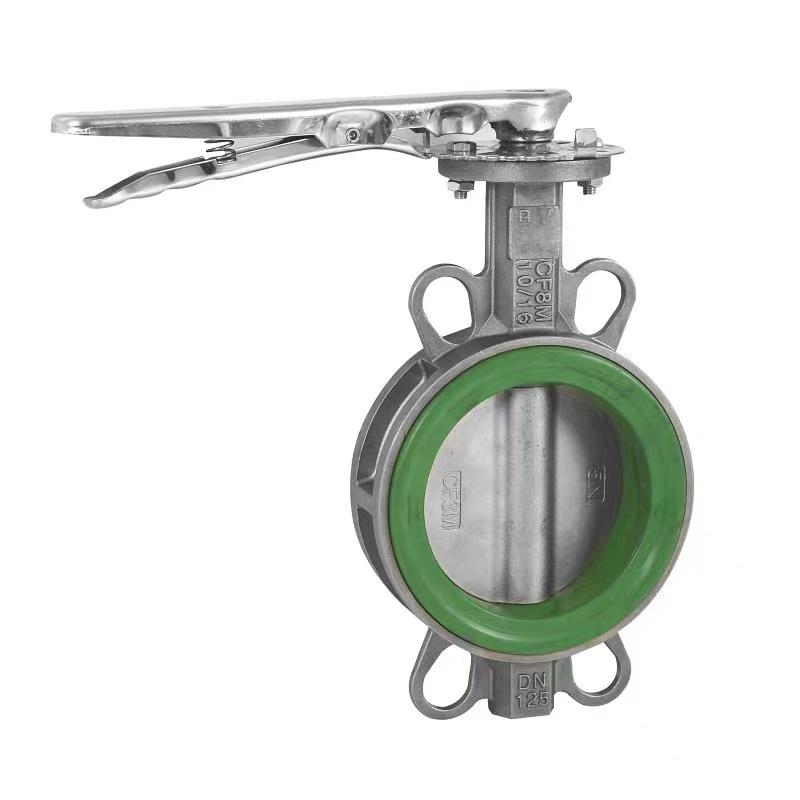

Det tätande paret av mjuk försegladfjärilsventileranvänder ofta gummi (såsom nitrilgummi, EPDM -gummi) eller fluoroplastiska (såsom PTFE), som har fördelarna med nollläckningstätning och låg öppnings- och stängningsmoment. När mediet är rumstemperatur rent vatten, gas eller svagt frätande vätska (såsom avloppsvatten, luftkonditioneringscirkulerande vatten) och trycket är ≤ 1,6 mpa, kan den mjuka förseglade fjärilsventilen uppnå två riktningsrörelserna). Det bör emellertid noteras att den övre gränsen för temperaturmotstånd för gummi vanligtvis är 120 ℃, och för fluoroplast är det 180 ℃. Överskridande av detta intervall kan få tätningsytan att härda eller deformeras, vilket kan leda till läckage.

Hårdtätade fjärilsventiler uppnår hög temperatur och högt tryckmotstånd genom metall (såsom rostfritt stål, hård legering) till metall eller metall till keramiska tätningspar. I arbetsförhållandena för ånga, termisk olja, högtemperaturgas (såsom över 300 ℃) eller partikelmedia (såsom uppslamning, flygaska), kan den styva tätningsytan på den hårda förseglade fjärilsventilen motstå slitage och erosion, och livslängden är 3-5 gånger den för den mjuka tätningen. Exempelvis används dubbla excentriska hårda förseglade fjärilsventiler ofta i pannfoderplattor i kraftindustrin. Deras excentriska struktur kan minska friktionen på tätningsytan, medan du balanserar temperaturmotstånd och öppning och stängning av flexibilitet.

Det finns två stora missuppfattningar att vara medvetna om när man väljer en produkt: för det första bör man inte blint sträva efter hårda tätningar. Om det inte finns några högtemperaturpartiklar i mediet, blir den höga kostnaden och den stora öppnings- och stängningskraften hos hårda förseglade fjärilsventiler nackdelar; För det andra mjuka förseglade fjärilsventiler ≠ lågtrycksgradering. Genom att förtjockas ventilkroppen och stärka tätningsdesignen, kan vissa mjuka tätade fjärilsventiler tåla ett tryck på 2,5MPa, men materialcertifiering (som WRAS, CE) måste bekräftas med tillverkaren.

Slutsats: mjuk försegladfjärilsventilerföredras för rengöring av rumstemperatur, medan hårda förseglade fjärilsventiler föredras för partikelformiga medier med högt temperatur; Om driftsförhållandena är mellan de två (såsom varmt vatten vid 150 ℃), kan en sammansatt fjärilsventil med en metalltätningsyta sprayad med keramik eller svetsad med hård legering övervägas för att balansera prestanda och kostnad.
