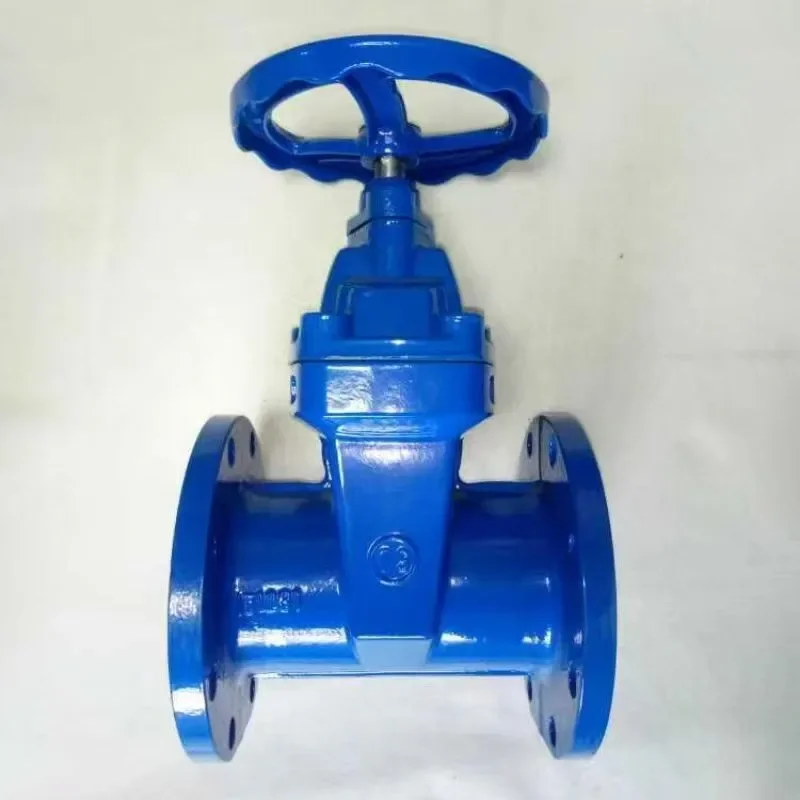

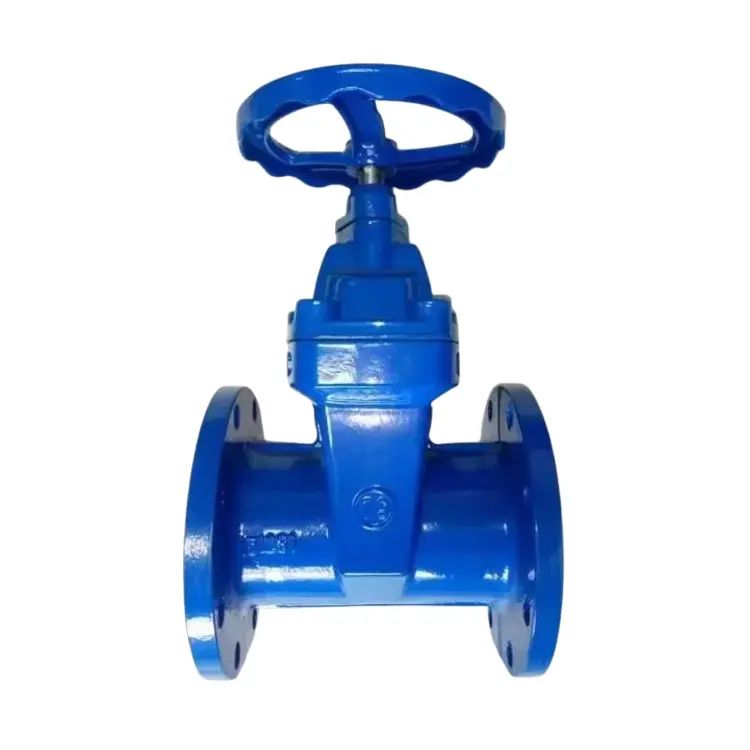

Duktil järn dolda stång mjuk tätningsflänsgrindventil

Som en vanlig ventiltyp i industriella och civila fält används Shengshi Huagongs duktila järn dolda stång mjuk tätningsflänsgrindventil huvudsakligen för medelstora avbrott och flödeskontroll i rörledningssystem. Dess kärnfunktion är att öppna och stänga vätskan i rörledningen genom att flytta grinden upp och ner, vilket säkerställer att mediet flyter i en förutbestämd riktning och bibehåller systemets stabila drift.

Skicka förfrågan

Produktbeskrivning

Vår Shengshi Huagongs duktila järn dolda stam mjuk tätningsflänsgrindventil använder duktilt järn som huvudmaterial. Duktil järn har utmärkta mekaniska egenskaper, och dess styrka och seghet är mycket högre än vanligt gjutjärn. Det kan tåla högre tryck och slagkraft, vilket ger en solid grund för den långsiktiga pålitliga driften av ventilen under komplexa arbetsförhållanden. Den dolda stamkonstruktionen är en av de anmärkningsvärda funktionerna i denna ventil. Under driften roterar ventilstammen i ventilkroppen och driver grinden för att röra sig upp och ner, och själva ventilstammen utsätts inte med portens stigning och fall. Denna design gör utseendet på ventilen mer kortfattad och kompakt och upptar mindre utrymme. Det är särskilt lämpligt för installationsmiljöer med begränsat utrymme, såsom underjordiska rörledningar och smala utrustningsrum. Samtidigt använder den mjuka tätningsstrukturen elastiska mjuka material som gummi som tätningselement. När ventilen är stängd passar gummitätningsytan på grinden tätt med ventilsätet, vilket effektivt kan kompensera för de mindre defekter och ojämnhet hos tätningsytan och uppnå utmärkt tätningseffekt. Även i känsliga system med låg tryck eller mikro-läckage kan det pålitligt förhindra medelläckage.

Tekniska parametrar

Projekt	Parameterområde
Nominell diameter	DN50 - DN1200 (större eller mindre diametrar kan anpassas efter speciella behov)
Nominell tryck	PN1.0MPA - PN4.0MPA (vissa specialmodeller kan tåla högre tryck)
Tillämplig temperatur	-20 ℃-120 ℃ (Beroende på olika gummitätningsmaterial varierar tillämpligt temperaturområde. Användningen av speciellt högtemperaturbeständigt gummi kan ytterligare öka den tillämpliga temperaturen; användningen av lågtemperaturbeständig gummi kan användas i lägre temperaturmiljöer)
Tillämpligt medium	Vatten, ånga, luft, olja, syra och alkalilösning, avloppsvatten, industriellt avloppsvatten, etc. (olika frätande medier väljs enligt gummitätningsmaterialet. EPDM-gummi är lämpligt för generellt icke-frätande media, och fluororubber är lämpligt för mycket frätande media)
Ventilkroppsmaterial	Duktil järn (vanliga betyg inkluderar QT400-18, QT450-10, QT500-7, etc.)
Ventilskyddsmaterial	Duktil järn
Portmaterial	Duktil järnram + högpresterande gummi (gummimaterial kan väljas från EPDM, NBR, FKM, etc. enligt medium- och temperaturkraven)
Ventilstammaterial	Rostfritt stål (som 2CR13, 304, 316, etc.)
Tätningsform	Mjuk tätning (gummitätning)
Anslutningsmetod	Flänsanslutning, svetsapparat (lämplig anslutningsmetod kan väljas enligt kraven i rörledningssystemet)
Enhetsläge	Manuell, elektrisk, pneumatisk, hydraulisk (lämpligt drivläge kan väljas enligt det faktiska användningsscenariot och kontrollkraven)
Standarder	Design, tillverkning och test i enlighet med relevanta inhemska standarder som GB (nationella standarder), HG (kemiska industristandarder) och vissa internationella standarder som ISO (International Organization for Standardization) standarder och ASME (American Society of Mechanical Engineers) för att säkerställa att produktkvalitet och prestanda uppfyller industristandarder

Ductile Iron Concealed Rod Soft Seal Flange Gate Valve
